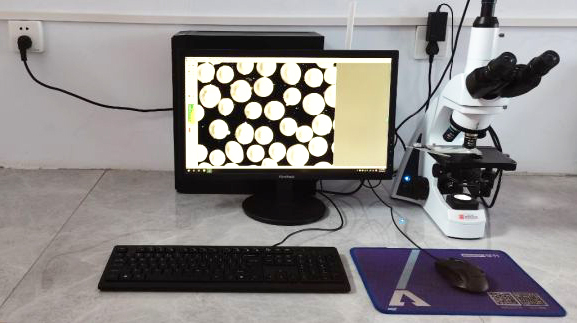

百特图像颗粒分析系统BT-1600是一种图像法粒度分布测试以及颗粒形态分析等多功能颗粒分析系统，该系统包括光学显微镜、数字CCD摄像头、电脑、打印机等部分组成。它是将传统的显微测量方法与现代的图像处理技术结合的产物。它的基本工作流程是通过专用摄像头将显微镜的图像拍摄下来;通过图像采集卡将图像传输到电脑中;通过专门设计的颗粒分析软件对图像进行处理与分析;通过显示器和打印机输出分析结果。本系统具有直观、形象、准确、测试范围宽及自动识别、统计、量化等特点，不仅可以用来观察颗粒形貌，还可以得到粒度分布、长径比以及长径比分布、圆形度以及圆形度分布等，为科研、生产领域增添了一种新的粒度测试手段。

　　1、 基本指标与性能

　　(1) 测试范围： 1-3000微米。

　　(2) 系统最大放大倍数：4000倍。

　　(3) 分辨率：0.1微米。

　　(4) 重复性误差：<3%(不包含样品制备因素造成的误差)。

　　(5) 粒度分布类型：体积分布、面积分布、数量分布、长径比分布。

　　(6) 输出项目：包括原始参数(包括样品信息、测试信息等)，分析数据(包括区间分布、累计分布、平均径、长径比以及长径比分布等)，图形(区间分布直方图和累计分布曲线等)。

　　2、 测试原理

　　(1) 标定方法

　　用显微镜专用标准刻度尺直接标定每个像素的尺寸，再根据每个颗粒图像面积所占的像素多少来度量颗粒的大小。以微米为单位。

　　(2) 图像颗粒分析系统的原理

　　通过对颗粒数量和每个颗粒所包含的像素数量的统计，计算出每个颗粒的等圆面积和等球体积，从而得到颗粒的等圆面积直径、等球体积直径以及长径比等，再对所有的颗粒进行统计，从而得到粒度分布等信息。
